差壓式流量計（標準孔板）的使用條件、特點及適用范圍

a、使用條件：

1、在測量段，流體必須充滿圓管，并連續不斷地流經節流裝置；

2、流體在物理上和熱力學上必須是均勻的單相流體；

3、節流裝置所測得流體必須是穩定流，或可看作是穩定的緩慢變化的流體，不適用于脈動流和臨界的流量測量；

b、特點及適用范圍：

1、標準節流裝置無須實流標定即可保證其測量精度。（在所有流量計中是唯1的）；

2、適用被測介質非常廣泛，幾乎可用于所有氣體、蒸汽和液體的流量測量；

3、適用直徑比β為0.22~0.75，雷諾數ReD≥5000管道直徑DN50~1000mm，允許外推到5000mm。β=d/D，d—孔板開孔直徑；D—管道實際內徑

10、β值范圍寬：V錐流量傳感器獨特的幾何形狀允許有廣泛的β值范圍；

11、口徑范圍寬：DN25～DN2000；

12、可測高溫、高壓介質：工作溫度較高850℃,較大壓力40MPa；

13、可測臟污介質(焦?fàn)t煤氣、高爐煤氣、原料油、渣油等)；

14、可測氣液兩相介質(濕氣、冷凝水等)；

蒸汽內藏式V形錐流量傳感器價格

環形孔板流量計計產品特點：

1、可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功率損耗低；采用16位嵌入式微處理器，運算速度快，精度高；全數字量處理，抗干擾能力強，測量可靠，精度高，流量測量范圍度可達1500:1；

2、超低EMI開關電源，適用電源電壓變化范圍大，抗EMC性能好；全漢字菜單操作，使用方便，操作簡單，易學易懂；高清晰度背光LCD顯示；具有雙向流量測量、雙向總量累計功能，電流、頻率具備雙向輸出功能；

環形孔板流量計

測量蒸汽流量的彎管流量計在實際停止使用蒸汽的狀態下，流量計仍然會有指示這個問題給用戶造成很大的困惑。其實，這也是蒸汽冷凝惹的禍。我們知道，彎管傳感器是安裝在蒸汽管道上進行流量測量的。當用戶停止用汽時，會將蒸汽閥門關閉。但是，彎管傳感器本身仍然處于蒸汽管道中。這時管道中的蒸汽雖然不再正常流動了，但是，隨著管道的冷卻，管道中不斷有部分蒸汽變成為冷凝水，客觀上仍然有蒸汽在管道中無序的流動著。

加工定制是

孔板蒸汽流量計廣泛應用于蒸汽鍋爐、石油、化工、鋼鐵、電力、水利、造紙、制藥、食品和化纖等行業。

以上就是關于氣體質量流量計控制單元的內容，本文內容由曉韜科技整理。

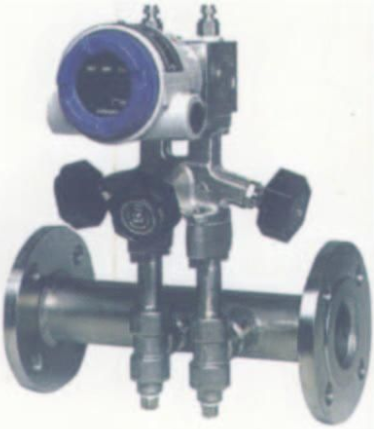

差壓式流量計

差壓式流量計是以伯努利方程和流體連續性方程為依據，根據節流原理，當流體流經節流件時，在其前后產生壓差，此差壓值與該流量的平方成正比。在差壓式流量計中，因標準孔板節流裝置差壓流量計結構簡單、制造成本低、研究充分、已標準化而得到廣泛的應用。 新表或停用一段時間后重新啟用的標準孔板，投用前應檢查引壓管路有無堵塞或泄漏，對液體介質應在引壓管路內充滿清潔的水或其他導壓液體，注意排放管路內混進的氣體，對氣體介質應注意排放管路內積液。投運前打開“三閥組”中的平衡閥，關嚴正負取壓管路上的閥門，檢查、校正差壓變送器的零點，一定注意“零點”是在正負壓力腔完全等壓(即差壓等于0)時，核查調整差壓變送器。在流體流動狀態下即使全開“平衡閥”，只要不關嚴正負取壓管路上的取壓閥門，也不能核查零點。因為平衡閥本身有阻力，不能完全平衡正負壓力腔的壓力，即達不到“零差壓”狀態。測量臟污流體流量時，一定要配置沉降器或隔離器。注意導壓流體的進口、出口及排污口的位置如何合理選擇，以達到排污目的。測量腐蝕性流體流量時，一定要選用合適的隔離器，根據介質比重選用合適的隔離液，并注意合理選擇隔離液與被測流體的入口。

品牌

天津市潤泰自動化儀表有限公司

型號

LGE系列

類型

標準節流裝置

測量范圍

根據客戶需要

公稱通徑

根據客戶需要

測量精度

根據客戶需要

公稱壓力

根據客戶需要（Mpa）

適用范圍

根據客戶需要

lge系列可換孔板節流裝置是為了使現場安裝孔板更簡單，既減少勞動強度又滿足一些特殊要求而設計的一種結構新穎，使用方便，操作簡單，運行可靠的流量計計量裝置。該裝置由閥體、高精度前后測量管、節流孔板三部分組成。通過機械結構，將節流孔板精確地定位在固定的閥體內，使節流孔板的軸線和前后測量管的軸線重合，使裝置可在不拆動管線或不停止介質輸送的情況下，方便的安裝或提出孔板，同時又可方便計量管道的清掃，從而保證計量裝置的運行精度。該裝置可廣泛應用于能源、石油、化工、冶金、電力等行業各種工藝條件下的液體和氣體的計量。
