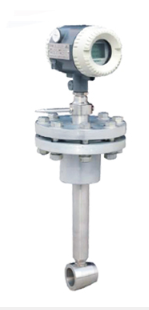

插入式渦街流量計技術參數
插入式渦街流量計產品概述：
LUCB型插入式渦街流量計傳感器，可廣泛的適用于各種行業大口徑氣體、液體、蒸汽流量計量，也可測量含有微小顆粒、雜質的混濁液體，并可作為流量變送器用于自動控制系統中。
插入式渦街流量計主要特點：
a.可實現不斷流拆裝傳感器，可實現放大器與傳感器分離（分離距離15m）。
b.采用消擾電路和抗振傳感頭，使儀表具有一定抗環境振動性能。
c.壓力損失小，量程范圍寬，范圍度達1:25。
d.無可動部件，長期穩定，結構簡單便于安裝和維護。
e.可測介質溫度達+250℃。
插入式渦街流量計詳細參數：
| 插入式渦街流量計 | |
| 公稱通經（mm） | 200，250，300，400，500，600，800，1000，1200，1500 |
| 儀表規格 | 簡易插入式 | 球閥插入式 |
| 拆裝方式 | 斷流后拆裝 | 不需斷流，關閉球閥后即可拆裝 |
| 儀表型號 | A型 | B型 |
| 精確度 | ±2.5% | ±2.5% |
| 量程比 | 1:10；1:15 | 1:10；1:15 |
| 顯示器 | 可選 | 可選 |
| 輸出信號 | 可選：脈沖或4-20mA | 可選：脈沖或4-20mA |
| 信號線接口 | 內螺紋M20×1.5 | 內螺紋M20×1.5 |
| 通訊接口 | 可選RS485 | 可選RS485 |
| 供電電源 | 傳感器：+12VDC、+24VDC（可選） 變送器：+24VDC 現場顯示型：儀表自帶3.2V鋰電池 | 傳感器：+12VDC、+24VDC（可選） 變送器：+24VDC 現場顯示型：儀表自帶3.2V鋰電池 |
| 信號傳輸線 | STVPV3×0.3（三線制），2×0.3（二線制） | STVPV3×0.3（三線制），2×0.3（二線制） |
| 傳輸距離 | ≤500m | ≤500m |
| 防爆等級 | 可選ExdIIBT6或ExiaIICT4 | 可選ExdIIBT6或ExiaIICT4 |
| 防護等級 | IP65 | IP65 |
| 允許振動加速度 | 1.0g | 1.0g |
| 阻力損失系數 | Cd<2.6 | Cd<2.6 |
| 整機功耗 | ＜1W | ＜1W |
| 儀表材質 | 1Cr18Ni 9Ti | 1Cr18Ni 9Ti |
| 公稱壓力 | PN1.6Mpa；PN2.5Mpa | PN1.6Mpa；PN2.5Mpa |
| 被測介質溫度（℃） | －40～+250℃ | －40～+250℃ |
| 環境條件 | 溫度－10～+55℃，相對濕度5％～90％，大氣壓力86～106Kpa | 溫度－10～+55℃，相對濕度5％～90％，大氣壓力86～106Kpa |
插入式渦街流量計測量范圍：
| 公稱通徑 (mm) | 液體m3/h | 氣體m3/h | 公稱通徑 (mm) | 液體m3/h | 氣體m3/h |
| 200 | 70-700 | 600-6000 | 500 | 450-4500 | 4200-42000 |
| 250 | 110-1100 | 1060-10600 | 600 | 600-6000 | 6100-61000 |
| 300 | 180-1800 | 1500-15000 | 800 | 800-8000 | 11000-110000 |
| 350 | 210-2100 | 2000-20000 | 1000 | 1200-12000 | 17000-170000 |
| 400 | 270-2700 | 2700-27000 | 1200 | 1800-18000 | 24000-240000 |
| 450 | 350-3500 | 3300-33000 | 1500 | 2600-26000 | 38000-380000 |
