導讀：天然氣渦輪流量計是一種精度高、靈敏度高、量程比寬、重復性好的流量計，在天然氣貿易結算計量中被廣泛地應用，有時候還被作為量值傳遞的標準儀表。隨著我國城鎮化建設的進程不斷推進，從政府和民眾的層面都對于生產生活的環保要求也在隨之提高，天然氣的使用量也在逐年增加，并且保持較高的增長速度。在燃氣商業貿易、交接計量要求的不斷提高的推動下，天然氣渦輪流量計已逐步成為我國城鎮燃氣商業貿易和交接計量的首選儀表之一。潤中儀表科技有限公司作為一家專業從事氣體流量計研發與制造的企業，在多年的生產實踐中掌握了大量與氣體渦輪流量計的相關技術和維護方法，對于天然氣渦輪流量計的安裝與使用有著自已獨特的一套經驗，下面就這方面的知識與各位分享：

一、天然氣渦輪流量計的原理

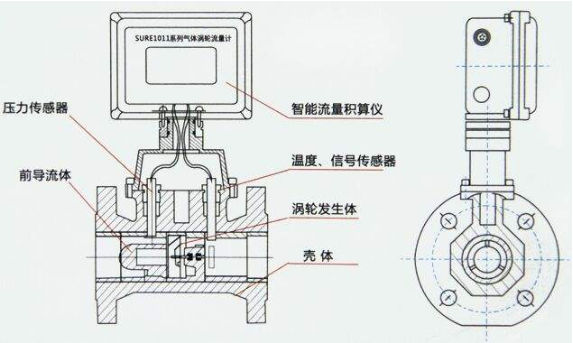

天然氣渦輪流量計是一種速度式流量計，利用氣體推動流量計葉輪轉動，葉輪旋轉的速度與流體體積流量成正比，根據電磁感應原理，利用磁敏傳感器從同步轉動的葉輪上感應出與流體體積流量成正比的脈沖信號，經運算處理得出體積流量。其測量精度較高，準確度等級可達到1.0級、1.5級；量程比寬，一般為1：20測量范圍寬；結構緊湊輕巧，裝維護方便前后直管段要求較低，可用于中、高壓計量。

二、誤差產生的原因

天然氣渦輪流量計同樣存在以下缺點：有可動部件，易于損壞，關鍵件軸承易磨損，抗臟污能力差，對介質的干凈程度要求較高，難以長期保持校準特性，需要定期校驗。造成誤差的原因有：計量表自身質量問題，設計選型不合理，安裝不到位，運行中維護保養不當?shù)取?/p>

三、如何控制誤差

（一）正確確定流量計使用的場所及規格。

由于天然氣渦輪流量計渦輪慣性的存在，在流量波動頻繁的場合不宜使用，否則會降低計量精度。要比較準確地估計用氣量的峰谷值和介質的壓力情況，正確確定流量計的規格。從天然氣渦輪流量計誤差特性曲線可以看出，應使流量計的工作流量范圍20%Qmax-80%Qmax（Qmax為流量計的最大流量）

（二）天然氣渦輪流量計安裝要求

1.氣體天然氣渦輪流量計前必須安裝過濾器；應保持過濾器暢通，若發現過濾器堵塞（可憑過濾器進出壓差來判斷）時，應及時對過濾器進行清洗，若未配差壓計的每月清洗一次。

2.要保證直管段的要求，尤其是表前有縮徑或半開閥門的情況。

3.安裝時，密封墊不得突入管道中，流量計與管路軸線目測不得有明顯偏差，不得產生安裝應力。

4.安裝時一定要清掃干凈管道內的所有雜質，以防軸承和渦輪卡死。

（三）天然氣渦輪流量計運行管理及維護要求

1.天然氣渦輪流量計的通氣和停氣要求。通氣順序：保證流量計后端的閥門處于關閉狀態；再緩慢開啟流量計前端的閥門，確保升壓速度≤35KPa/S；最后緩慢開啟流量計后端的閥門，使其從小流量下運行直至調節至需要值。整個過程保持有壓啟動。停氣順序：先緩慢關閉流量計后端閥門；再緩慢關閉流量計前端閥門。

2.防止長時間超量運行。超流量運行會嚴重影響使用壽命，降低計量精度，導致誤差增大；（注意觀察表頭工況流量百分比不宜長時間超百分百）瞬時流量：從瞬時流量的觀察，結合用戶當時用氣情況判斷是否有小火不走，大火超量程現象。儀表運行時流量范圍應在20%-70%之間。如果長期低限運行或高限運行都會對計量有影響；是否是用戶用氣負荷或用氣設備發生了改變，應及時解決。

3.注意溫度、壓力的數值。

4.在日常維護中或抄表檢查時，應查看顯示儀表上是否有異常符號。如有電池符號的閃爍，表示電池快沒電了，應及時更換電池；如有異常報警、異常警告的符號出現，要及時發現，有助于處理和發現用戶的違規用氣行為。

5.對于有機械讀數帶修正儀的進口渦輪表，除抄取標況體積值之外，同時應該及時比對基表讀數與修正儀上的工況流量是否一致，兩者正常情況下應該是相差不大的。

6.工藝管道檢修時應拆下流量計，然后用干凈的布把兩端包好，防止污物、鐵霄等落入流量計將渦輪葉片損壞。

7.為保證天然氣渦輪流量計長期正常工作，應加強儀表的運行檢查，監測葉輪旋轉情況，如聲音異常應及時卸下檢查傳感器內部零件。渦輪軸承磨損嚴重或葉片打壞的，必須維修更換，并重新檢定。

8.有潤滑油或清洗液注入口的傳感器，應按要求定期注入潤滑油或清洗液，保證葉輪良好運行。在無潤滑油情況下長期連續運行，勢必造成致命磨損，阻尼力增加而導致運行變慢，計量結果產生負差并且影響使用壽命；

四、使用安裝中的常見問題判斷及處理。

（一）未作減小流量操作（節流減負），但流量顯示卻逐漸下降，可能發生的情況：

1.過濾器堵塞。若過濾器前后端壓損較大，說明雜物已堵塞，就應清洗過濾器。

2.傳感器葉輪受雜物阻礙或軸承間隙進入異物，阻力增加而減速減慢。應卸下葉輪、傳感器，對其進行清洗。

（二）流體正常流動時無顯示，總量計數器字?jǐn)?shù)不增加。

應檢查：

1.葉輪是否有無異物卡住，軸和軸承有無雜物卡住或斷裂現象。去除異物，并清洗或更換損壞零件，復原后氣吹或手撥動葉輪，應無摩擦聲。

2.傳感器接頭是否有松動的情況

（三）顯示儀示值與經驗評估值差異顯著，應進行如下檢查。

1.管道流動方面的原因，如未裝止回閥，出現逆向流動。

2.旁通閥是否關嚴，有無泄漏。

五、做好天然氣渦輪流量計的周檢工作

每只流量傳感器均應有一經標準裝置檢定給出的儀表系數，且其精度和流量范圍等必須滿足流量計技術規范的要求，正確的儀表系數值是保證流量計計量精度的最基本保證。要保證流量計計量準確，其首要方法是通過檢定將儀表系數和規格型號輸入到溫壓補償儀里，并通過周檢和使用中的維護保養保證流量傳感器不超差。

注意周期維護和檢定：要按相關標準對使用中的流量計進行周期檢定和校準，一般應兩年檢定一次，這是保證流量計保持精度的必要措施；JJG198《速度式流量計檢定規程》：準確度為0.1，0.2，0.5級的流量計，其檢定周期為半年。對于準確度低于0.5級流量計按其工作原理確定檢定周期：分流旋翼式流量計為1年；天然氣渦輪流量計、渦街流量計、旋進旋渦流量計、電磁流量計為2年；超聲波流量計、激光多普勒流量計為3年；插入式流量計按照與其測量頭工作原理相同的流量計的檢定周期執行。

技術實現要素：

本發明的目的是提供一種天然氣流量計檢定系統，采用電子技術和自動化技術的融合設計，有效地克服或避免了現有技術中存在的缺點或不足。

本發明的目的可通過如下技術措施來實現：天然氣流量計檢定系統，該天然氣流量計檢定系統包括臨界流噴嘴裝置、電動抽氣泵、模塊組合、PLC處理器和上位機控制器，該臨界流噴嘴裝置安裝在滯止容器上，天然氣流量計被檢表與滯止容器串聯在一起，該臨界流噴嘴裝置為測量標準裝置，并將其測量值傳輸給該模塊組合，該電動抽氣泵連接于該臨界流噴嘴裝置，并提供氣源，抽取滯止容器的氣體，使其具有一定的真空度，在大氣壓力作用下，氣體流經天然氣流量計被檢表、該臨界流噴嘴裝置、該電動抽氣泵進入大氣，該模塊組合連接于天然氣流量計被檢表，該電動抽氣泵和該臨界流噴嘴裝置，采集滯止容器位置處的溫度、壓力和濕度及天然氣流量計被檢表處的溫度、壓力，并將信號傳輸給該PLC處理器進行處理并參與流量誤差計算，該PLC處理器連接于該模塊組合，并將處理后的溫度、壓力、濕度值及修正后的該臨界流噴嘴裝置的測量值傳輸給該上位機控制器，該上位控制器機連接于該PLC處理器并顯示該PLC處理器傳輸過來的信息。

本發明的目的還可通過如下技術措施來實現：

該PLC處理器比較一段時間內流經天然氣流量計被檢表和該臨界流噴嘴裝置的氣體流量，計算天然氣流量計被檢表的計量誤差和重復性。

該模塊組合包括溫度變送器、壓力變送器、3路溫度變送器、1路濕度變送器和3路壓力變送器，該溫度變送器連接于天然氣流量計被檢表，測量天然氣流量計被檢表處的溫度，該壓力變送器連接于天然氣流量計被檢表，測量天然氣流量計被檢表處的壓力，該3路溫度變送器連接于該臨界流噴嘴裝置，測量滯止容器的溫度，該1路濕度變送器連接于該臨界流噴嘴裝置，測量滯止容器的濕度，該3路壓力變送器連接于該臨界流噴嘴裝置，測量滯止容器的壓力。

該模塊組合還包括電磁閥控制模塊，該電磁閥控制模塊連接于該電動抽氣泵，傳輸該PLC處理器給該電動抽氣泵的信號指令，控制該電動抽氣泵的開閉。

該模塊組合還包括電源監控模塊和復位模塊，該電源監控模塊連接于該PLC處理器，監控該PLC處理器的供電電壓是否穩定，在電壓不穩定時，發出報警信號，該復位模塊連接于該PLC處理器，在該PLC處理器發生故障無法進行操作時，可手動將該PLC處理器進行復位。

該模塊組合還包括A/D轉換模塊，該A/D轉換模塊將采集滯止容器位置處的溫度、壓力和濕度及天然氣流量計被檢表處的溫度、壓力數據進行A/D轉換后傳輸給該PLC處理器。

本發明中的天然氣流量計檢定系統，利用PLC作為主控制模塊，通過與PC機通信來實現天然氣流量計檢定過程中的溫度、壓力等參數的采集并顯示在上位機系統控制界面，大大提高了計量準確度和效率，對天然氣計量檢定工業的發展具有重要意義。本系統具有靈活、通用；可靠性高、抗干擾能力強；使用簡單；功能強、體積小等優點。根據實際要求，本檢定系統能夠?qū)崿F(xiàn)的功能包括：

1)對現場工況參數(裝置溫度、壓力、濕度、流量、背壓比)的實時采集與顯示。當噴嘴有漏氣現象時，上位機界面自動彈出黃色報警對話框，以便工作人員及時處理。

2)可以自行設定檢定時間、脈沖數量，實現手動、自動調節氣泵的頻率。

3)根據各流量點的檢定結果計算線性度、誤差及重復性。

4)能實現歷史數據的查詢，并可打印原始數據及檢定證書。

5)對選定的流量點，系統能夠自動組合噴嘴，滿足相應的流量值。
