導讀：天然氣渦輪流量計的應用？

   如今，我國天然氣得到了廣泛應用，在天然氣貿易結算過程中，開始應用渦輪流量計，在利用渦輪流量計對天然氣流量進行計量之前，需要對渦輪流量計進行安裝，并且保證是清潔的輸氣管線，渦輪葉片和渦輪流量計機械部分不會受到水、雜物等的損壞作用，如果有雜質存在于天然氣中，就需要對過濾器進行添加，避免損壞到渦輪流量計。需要水平安裝渦輪流量計，垂直安裝盡量避免出現，如果有水存在于天然氣管道中，就需要傾斜擺放渦輪流量計，以便從流量計中能夠出來天然氣。要結合渦輪流量計上標注的方向，來確定天然氣的傳輸方向，反方向安裝是禁止的。通常將一段直管添加于渦輪流量計的入口和出口端，按照10倍以上的管段內徑來控制入口端長度，按照5倍以上的管段內徑來控制出口端長度，或者將整流器安裝于阻流設備和渦輪流量計之間。

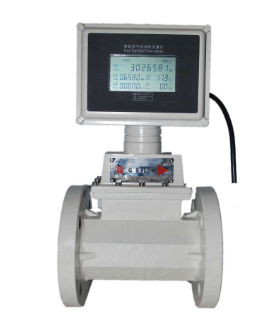

天然氣流量計的主要特點

   在流量測量儀表中，非常重要的一種就是渦輪流量計，它借助于流動流體的動力，來旋轉渦輪葉片，因為有正比例關系存在于渦輪葉片的旋轉速度和體積流量中，因此，就可以結合渦輪葉片轉數，來確定流量計的流體體積。

   流量計中進入了天然氣之后，天然氣流量計內部特殊結構的前導流體首先接觸天然氣，對其產生作用，有一定的角度存在于渦輪葉片和流體流向之間，這個過程中，有轉動力矩產生于渦輪，那么轉動力要想對渦輪進行帶動，就需要對阻力力矩和摩擦力矩進行克服。當有平衡狀態形成于轉動力矩、阻力力矩和摩擦力矩之間，渦輪的轉速就會穩定下來，并且有線性關系存在于渦輪轉動速度和流量之間。經過一副齒輪，會逐漸降低葉輪的轉速，同時，通過密封的磁性耦合器件，來向儀表外部的機械式計數器中傳達轉動的趨勢。在這個過程中，我們將電磁感應原理給應用過來，磁阻由旋轉的渦輪葉片頂端導磁體周期性的改變，那么就會有脈沖信號產生于線圈兩端，它和流體體積之間，呈正比關系，將脈沖信號頻率給測出來，流量的大小就可以被的出來。通常情況下，需要配套使用渦輪流量計和流量計算機，流量計算機包括各種檢測通道，如溫度、脈沖等，并且將各種通訊接口給配備過來。

供應天然氣流量計結構原理：

    天然氣流量計傳感器和轉換器兩部分組成，傳感器包括旋渦發生體（阻流體）、檢測元件、儀表表體等；轉換器包括前置放大器、濾波整形電路、 D / A 轉換電路、輸出接口電路、端子、支架、防護罩等。近年來智能式流量計還把微處理器、顯示通訊及其他功能模塊亦裝在轉換器內。

 渦輪流量計在安裝時需要注意事項：

1.安裝渦輪流量計前，工藝管道要清掃干凈；

 2.流體流向必須與流量計外殼上的箭頭指向一致，不能裝反，并符合說明書的安裝環境要求，尤其室外安裝應有避陽光直射和防雨淋措施；

 3.流量計連接的前后管道的內徑應與流量計口徑一致，管道與流量計連接處不能有凸出物（如凸出的焊縫和墊片等）伸入管道內，并注意管道軸線和流量計軸線保持同心；

 4.流量計前應安裝過濾器，以消除雜質的影響。

渦輪流量計在使用和維護過程中需要注意事項：

1.渦輪流量計投運前要先進行儀表系數的設定，仔細檢查，確定流量計接線無誤、接地良好后方可送電；

2.定期對流量計進行清洗、檢查和復校，有潤滑油或清洗液注入口的流量計，應按說明書的要求定期注入潤滑油或清洗液，以維護葉輪良好運行；

3.監查顯示儀表狀況，評估顯示儀表讀數，有異常要及時檢查；

4.保持過濾器暢通，過濾器堵塞情況可以從其入口、出口處壓力表讀數差的增大來判斷出，出現堵塞及時排除；

5.對于貿易結算用渦輪流量計，為保證計量的準確可靠，必須定期進行檢定。
