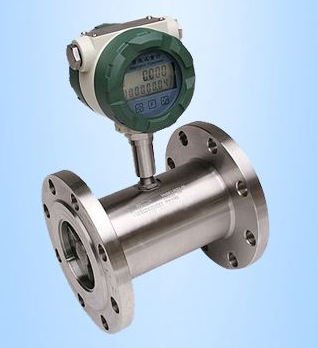

導讀：脈沖渦輪流量計說明

它先將流速轉換為渦輪的轉速，再將轉速轉換成與流量成正比的電信號。這種流量計用于檢測瞬時流量和總的積算流量，其輸出信號為頻率，易于數字化。

圈和*磁鐵一起固定在殼體上。當鐵磁性渦輪葉片經過磁鐵時，磁路的磁阻發生變化，從而產生感應信號。信號經放大器放大和整形，送到計數器或頻率計，顯示總的積算流量。同時將脈沖頻率經過頻率－電壓轉換以指示瞬時流量。葉輪的轉速正比于流量，葉輪的轉數正比于流過的總量。輸出是頻率調制式信號，不僅提高了檢測電路的抗干擾性，而且簡化了流量檢測系統。它的量程比可達10:1,精度在±0.2％以內。

三、特點：

★ 壓力損失小，葉輪具有防腐功能；

★ 采用先進的超低功耗單片微機技術，整機功能強、功耗低、性能優越。

★ 具有非線性精度補償功能的智能流量顯示器。修正公式精度優于±0.02%

★ 儀表系數可由按鍵在線設置，并可顯示在LCD屏上，LCD屏直觀清晰，可靠性強

★ 采用EEPROM對累積流量、儀表系數掉電保護，保護時間大于10年

★ 采用高性能MCU中央處理器，完成數據采集處理顯示輸出、累積流量瞬時流量同

★ 屏顯示方便的人機界面實現， 以標準485形式進行數據傳輸。

★ 采用全硬質合金（碳化鎢）屏蔽式懸臂梁結構軸承，集轉動軸承與壓力軸承于一體，大大提高了軸承壽命，并可在有少量泥沙與污物的介質中工作。

★ 采用1Cr18Ni9Ti全不銹鋼結構，（渦輪采用2Cr13）防腐性能好。

★ 容易維修，有自整流的結構，小型輕巧，結構簡單，可在短時間內將其組合拆開，

★ 內部清洗簡單。

★ 有較強抗磁干擾和振動能力、性能可靠、壽命長

★ 下限流速低,測量范圍寬，

★ 現場顯示型液晶屏顯示清晰直觀，功耗低，3V鋰電池供電可連續運行5年以上，

★ 耐腐蝕，適用于酸堿溶液

脈沖輸出的流量計大致有:

1．渦輪流量計

流體通過導流器沖擊渦輪葉片旋轉，其旋轉角速度與流量成正比。而角速度的檢測可以通過感應式、變磁阻式裝置把旋轉速度轉換為脈沖信號輸出。

2．旋渦流量計

其是利用流體的振動原理，在特定流動條件下，流體的一部份動能產生流體振動，且振動頻率與流體的流量有一定的關系。旋渦流量計的輸出也是與流量成正比的脈沖信號。這類儀表有:

渦街流量計，其檢測旋渦發生體上受力的變化頻率、及旋渦發生體附近的流動變化頻率則通過熱敏、光電等方式檢測，然后輸出與流量成比例的脈沖信號。

旋進旋渦流量計，也是通過旋轉葉片來測量流量的，其檢測方法與渦輪流量計有相似之處，不再贅述。

有的流量計為方便用戶使用，廠家提供的輸出方式有多種，如:脈沖信號；脈沖信號及4～20mA.DC電流信號雙輸出；有的則在雙輸出的基礎上還提供RS485通信接口；還有就是采取流量傳感器與顯示積算儀表配套供貨。

嚴格說只有在特定流量、粘度范圍內，流量計的輸出脈沖f與體積流量成正比，即:f=KQ。K是儀表系數，其值為一常數，其意思就是說單位體積的流體流過流量計時流量計發出的脈沖數，但K值是要通過實驗標定才能確定。當已知信號脈沖頻率F或某段時間內的脈沖總數N, 分別除以儀表常數K就可算出瞬時流量QV或累積流量Q了。其算式分別如下:

瞬時流量 QV="F/K"(L/S或M3/S)

累積流量 Q="N/K"(L或M3)

樓主問的是體積流量，所以利用以上公式就可以進行計算了，但前提是必須知道該流量計的儀表系數K。而儀表系數K的數值應該在儀表的出廠校準證書或檢定證書上。對于流量計與流量積算儀配套的，其K值已設入配套的顯示儀表中了。
