導讀：脈沖型渦輪流量計特點

    1、高精確度，一般可達±1%F·S，±0.5%F·S，高精度型可達±0.2%F·S；

    2、重復性好，短期重復性可達0.05%~0.2%，正是由于具有良好的重復性，如經常校準或在線校準 可得到極高的精確度，在貿易結算中是優先選用的流量計；

    3、輸出脈沖頻率信號，適用于總量計量及與計算機連接，無零點漂移，抗干擾能力強；

    4、可獲得很高的頻率信號（3-4kHz），信號分辨率強；

    5、范圍度寬，中大口徑可達1:20，小口徑為1:10；

    6、結構緊湊輕巧，安裝維護方便，流通能力大；

    7、適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；

    8、專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、 井下型、混砂專用型等；

    9、可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。

脈沖型渦輪流量計的結構

根據上述渦輪流量計原理，這種流量計的結構可分以下幾個部分：

1.渦輪

　　渦輪又稱葉輪，大多由導磁不銹鋼材料制成，有直板葉片、螺旋葉片等多種，可用嵌有許多導磁體的多孔護罩環來增加一定數量葉片渦輪旋轉的頻率。渦輪由軸承支撐，與殼體同軸，其葉片數量視口徑大小而定。葉輪幾何形狀及尺寸對傳感器能有較大影響，要根據流體性質、流量范圍、使用要求等設計。葉輪的動平衡很重要，直接影響儀表性能和使用壽命。

2.軸與軸承

　　用于支撐葉輪旋轉，需要有足夠的剛度、強度和硬度、耐磨性、耐腐蝕性等。它決定著傳感器的可靠性和使用期限。傳感器實效通常是由軸與軸承引起的，因此起結構及材料的選用和維護非常重要。

3.整流器

　　也叫導向體，在流量計進出口裝有導向體，對流體起導向整流以及支撐葉輪的作用。通常選用不導磁材料制成。

4.信號檢測傳感器

　　傳感器的主要作用是把轉動的信號轉換為電信號。國內常用變磁阻式，輸出信號有效值在10mV以上，配放大器可輸出伏級信號。

5.殼體

　　殼體起到承受被測流體的壓力、固定安裝檢測部件、連接管道的作用。殼體采用不導磁材料制成。

6.顯示器

　　顯示器為渦輪流量計接受輸出信號的裝置。在流量計運行的過程中，瞬時流量、累計流量、儀表系數都可以在顯示器向顯示出來。

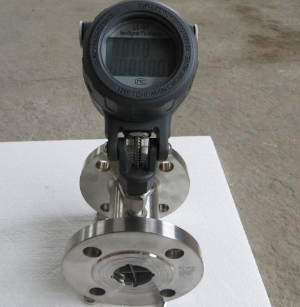

高壓渦輪流量計的特質

高壓渦輪流量計是改良型的機電高壓渦輪流量流量丈量儀表，由于該系列流量計產品在設計、改良?xì)v程中側重推敲了油田、化工等場合的環境條件和治理方面的現實情形，并將同典型流量計的優點集于高壓，是石油、化工體系胡想的新型流量計。

高壓渦輪流量計的特質：a流量計為電子寬屏中文液晶展現，完備瞬時流量、總流量、日歷展現及日流量歷史數據查詢；b流量計的芯子能從表殼上具體拆出，完備互換性能好，給流量計的檢驗、互換和周期檢定處事帶來很多方便；c采納橫跨微處置器技能，使儀表集成度和殷實性更強，運算更精準：使儀表系數及歷史數據在斷電情形下也可深遠保存。信號輸出可為脈沖信號，4-20mA因襲信號和RS-485數據通訊。完備密碼庇護功效，可預防改造參數。

高壓渦輪流量計是采用先進的超低功耗單片微機技術研制的渦輪流量傳感器與顯示積算高壓渦輪的新型智能儀表，采用雙排液晶現場顯示，具有機構緊湊、讀數直觀清晰、可靠性高、不受外界電源干擾、抗雷擊、成本低等明顯優點。儀表具備儀表系數三點修正，智能補償儀表系數非線性，并可進行現場修正。高清晰液晶顯示器同時顯示瞬時流量及累積流量。所有有效數據掉電后保持10年不丟。
