導讀：渦輪流量計與齒輪流量計對介質粘度的適應性比

本文對油品流量測量中使用最為廣泛的兩種流量計———渦輪流量計與齒輪流量計對粘度的適應性進行了理論分析與實驗.分別在燃油(常溫粘度 1 .7 mm2/s)、 液壓油(常溫粘度 20.0 mm2/ s)、 潤滑油(常溫粘度 60 .0 mm2/s)流量標準裝置上對兩種流量計進行了校準.比較數據得出齒輪流量計對粘度的適應性更強, 渦輪流量計在燃油介質與潤滑油介質(同一流量點)中的儀表系數差異高達 16 %, 因此渦輪流量計進行高粘度油品流量測量需采用與實際介質相近粘度的介質進行校準, 確保流量測量的準確.

0引言：

 渦輪流量計與齒輪流量計是油品流量測量中使用最為廣泛的兩種流量計[ 1-2] , 尤其是渦輪流量計憑借其價格低廉、 精度高而得到廣泛認可, 使用者在任何場合都喜歡使用渦輪流量計.

 本文從介質粘度這一流量計選型使用的重要依據出發 , 理論分析與實驗比較渦輪流量計與齒輪流量計對介質的適應性, 可以更好地選擇使用這兩種流量計.

1、介質粘度對渦輪流量計系數影響理論的分析：

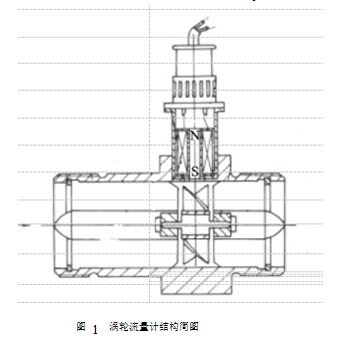

 圖 1 所示為渦輪流量傳感器結構簡圖[ 3] .由圖 1 可見, 當被測流體流過傳感器時, 在流體作用下 , 葉輪受力旋轉, 其轉速與管道平均流速成正比, 葉輪的轉動周期性地改變磁電轉換器的磁阻值.檢測線圈中的磁通量隨之發生周期性變化 , 產生周期性的感應電勢, 即電脈沖信號經放大器放大后, 送至顯示儀表顯示 .渦輪流量計常用的實際流量方程為[ 4]

                      Q= f/ k , 式中 :Q 為體積流量 , 單位 :L/s ;f 為流量計輸出的頻 率, 單位:Hz ;k 為儀表系數 , 單位 P/L(每升發出多少個 脈沖).

通常在使用渦輪流量計時, 通過測量流量計的輸出 頻率除以儀表系數(實驗室校準獲得)得到體積流量. 國內外學者提出許多渦輪流量計理論流量方程 , 根 據這些模型可知影響儀表系數的因素較多 , 并可對介質 粘度對流量計儀表系數的影響進行定性預測 , 儀表系數 k 可近似表示為[ 3]

式中 :α, β , γ為與結構相關的參數 ;υ為粘度;Q 為流量.由式(2)可知:結構相同的情況下 ,粘度增加其阻力矩 圖 1  渦輪流量計結構簡圖Fig.1 Turbine flowm eter s tr ucture diagr am增加 ,使得儀表系數減小 ,且儀表系數的線性區域減小 .由于渦輪流量計儀表系數與流體物性及流動特性有復雜的關系 , 還不能用這些理論公式推導儀表系數得到定量的數據, 儀表系數仍需由實流校驗確定

2、介質粘度對齒輪流量計系數影響的理論分析：

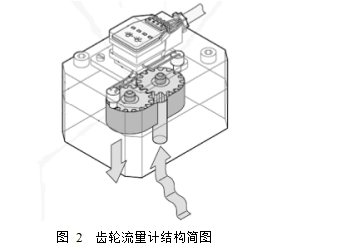

 齒輪流量計屬于容積式流量計 .齒輪流量計結構簡圖見圖 2 .其工作原理為:流體在上游的壓力作用下進入流量計 , 推動一對嚙合的圓柱齒輪轉動 .齒輪的齒頂圓和端面與殼體底座及殼體上蓋之間的間隙非常小, 齒輪在轉動過程中, 輪齒把流動的液體連續不斷地分割成單個的體積單元, 每個體積單元等于兩個輪齒的容積.齒輪每轉動一個齒距的角度, 排出等于兩個輪齒容積的流體體積.在殼體上蓋對應測量齒輪分度圓處安裝兩個電磁轉速傳感器, 齒輪轉動時 , 輪齒每次經過電磁轉速傳感器, 流量計發出一個電脈沖信號 .根據流量計發出的脈沖數可以測量流體的流量[ 6] .

 齒輪流量計常用的流量計算公式與渦輪流量計一樣, 實際使用時也是由頻率與儀表系數求得流量 .

 齒輪流量計儀表系數的影響因素比渦輪流量計的要少 , 主要是泄漏量的影響.在結構尺寸確定后泄漏量可近似表示為[ 2]

 ε=α＊Q +βQ 2/ υ,

 式中 :Q 為體積流量, 單位 :L/s ;α與 β 為與結構尺寸等相關的常數;υ為介質粘度 .

 由式 (3)以及儀表系數的定義可知 υ越大泄漏量越小, 泄漏量越小對應的儀表系數越大 , 線性區域也越寬.
