導讀：一種渦輪流量傳感器脈沖信號無線傳輸方法

產品描述

壓損小、測量精度高、量程范圍寬、管道安裝要求低、抗擾動性強、性能穩定可靠、重復性好

產品特點

1、適用介質：天然氣等氣體。

2、氣體渦輪流量計集流量傳感器和智能流量積算儀 于 一體，實現工況流量的顯示和輸出功能；集流量、溫度、壓 力傳感器和智能流量積算儀于一體，實現流量的溫/壓補償、壓 縮因子修正和標準狀態下體積流量的顯示和輸出功能。

3、雙排液晶顯示累積流量和瞬時流量;采用進口全密封隔離保護 自潤微矩軸承，大大提高了儀表的使用壽命。

4、采用E2PROM技術，內部參數永久保存；測量范圍廣，范圍 度優于15：1;

主要技術參數

1、前直管段只需3D(D為管道內徑)，后直管段為1D便能確保儀表計量精度；

2、渦輪流量計采用磁阻傳感器，起始流量低，壓力損失小，抗振性能卓越；精確度：±0.5%,±1.0%;重復性；優于±0.2%；

3、輸出信號（外接+24VDC）：

     1.OC門脈沖；

     2.4-20mA電流信號；

     3.RS-485通訊接口

     4、環境溫度：-30℃～+60℃；介質-30℃～+60℃；　環境濕度：5%-95%RH；工作壓力：0-1.6Mpa；

     5、規格(管道內徑)：25、32、40、50、80、100、125、150、200、250、300mm；

    6、殼體材料：不銹鋼(1Cr18Ni9Ti)；防爆標志：ExdIIBT4；

    7、內置+3V鋰電池供電，工作電流90型38μA，99型80uA；當外置+24VDC供電時，內部電源自動切換；

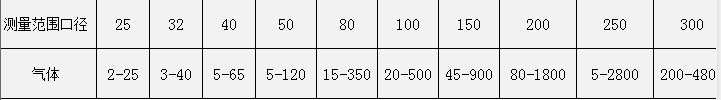

工況流量范圍(單位：m3/h)，見表

一種渦輪流量傳感器脈沖信號無線傳輸方法，其特征在于，具體包括如下步驟：

1）發射端采集發送信號：渦輪流量傳感器線圈感應出磁通交變信號，產生交變感應電勢，即電脈沖信號，經前置放大電路后，再通過脈沖信號處理電路進行光耦隔離、濾波后，輸入到發射端端51系列單片機T/C口，進行脈沖采集，單片機對脈沖進行計數，然后將頻率信息通過UART口發送至ZigBee無線數據傳輸模塊；

2）接收端接收信號：接收端的ZigBee模塊收到頻率信息后,發送至接收端的51系列單片機的UART口；

3）接收端處理信號：接收端的51系列單片機將接收到的頻率進行分段，倘若頻率為0Hz，則一直輸出低電平，頻率為1?9Hz之間，那么將頻率乘以100；頻率為10?99Hz之間，那么將頻率乘以10再進行處理；將分段處理后的頻率乘以2，再取頻率的倒數得到半周期（HT），將半周期（HT）作為計時器的指定計時時間，作為中斷時間；通過給定的公式得到時鐘計數器的初值，然后把初值賦給計數器，計數器計算中斷次數，將中斷次數送入數據處理電路還原脈沖信號；

4）接收端在接收完上一次接收的脈沖后，還是沒有新的頻率值時，則接收處于等待狀態，接收端仍將發送上一次接收到的頻率，直到下一次有新的數據接收到為止；假如等待狀態超過設定時間，便認為發送端故障或者離線，接收端停止發出脈沖。
