導讀：氣體渦輪流量計的選型

　　一、選型

　　氣體渦輪流量計的選型要從以下幾個方面考慮:

　　1、精確度等級：一般來說，選用渦輪流量計主要是看中其高精確度，但是流量計準確度愈高，對現場使用條件的變化就愈敏感，所以，對儀表精確度的選擇要慎重，應從經濟角度考慮。對于大口徑輸氣管線的貿易結算儀表，在儀表上多投入是合算的，而對于輸送量不大的場合選用中等精度水平的即可。

　　2、流量范圍：渦輪流量計流量范圍的選擇對其精確度及使用年限有較大的影響，并且每種口徑的流量計都有一定的測量范圍，流量計口徑的選擇也是由流量范圍決定的。選擇流量范圍的原則是：使用時的最小流量不得低于儀表允許測量的最小流量，使用時的最大流量不得高于儀表允許測量的最大流量。對于每日儀表實際運行時間不超過8小時的斷續工作場合，選擇實際使用時最大流量的1.3倍作為流量范圍上限;對于每日儀表實際運行時間不低于8小時的連續工作場合，選擇實際使用時最大流量的1.4倍作為流量范圍上限。儀表下限流量以實際使用最小流量的0.8倍為合適。

　　3、氣體的密度：對氣體渦輪流量計，流體物性的影響主要是氣體密度，它對儀表系數的影響較大，且主要在低流量區域。若氣體密度變化頻繁，要對流量計的流量系數采取修正措施。

　　4、壓力損失：盡量選用壓力損失小的渦輪流量計。因?yàn)榱黧w通過渦輪流量計的壓力損失愈小，則流體由輸入到輸出管道所消耗的能量就愈少，即所需的總動力將減少，由此可大大節約能源，降低輸送成本，提高利用率。

　　有人曾經做過試驗，影響壓損的主要組件是渦輪流量計的前導流器，選用半橢球體的前導流器與選擇錐體的前導流器相比，前者渦輪流量計的壓損可大幅度降低。

　　5、結構型式：(1)內部結構宜選用反推式渦輪流量計。因?yàn)榉赐剖浇Y(jié)構在一定流量范圍內可使葉輪處于浮游狀態，軸向不存在接觸點，無端面摩擦和磨損，可延長軸承的使用壽命。(2)按管道連接方式選型，流量計有水平和垂直安裝兩種方式，水平安裝與管道連接方式有法蘭連接、螺紋連接和夾裝連接。中等口徑選用法蘭連接;小口徑和高壓管道選用螺紋連接;夾裝連接只適用于低壓中小管徑;垂直安裝只有螺紋連接。(3)按環境條件選型，考慮溫度、濕度的影響。天然氣計量要選擇本安型防爆渦輪流量計。

　　6、軸承：渦輪流量計的軸承一般有碳化鎢、聚四氟乙烯、碳石墨三類材質。天然氣計量?jī)x表軸承應選用碳化鎢材料。

　　以上是選型時要考慮的主要方面。由于渦輪流量計類型規格繁多，特別是不同的制造廠產品質量有差別，選型時應盡量搜集制造廠及產品的有關技術標準等資料，進行反復調查比較后再?zèng)Q定取舍。

　　二、使用和維護

　　為保證氣體渦輪流量計長期正常工作，必須經常檢查流量計的運行狀況，作好維護工作，發現問題及時排除。

　　1、渦輪流量計投運前要先進行儀表系數的設定，仔細檢查，確定流量計接線無誤、接地良好后方可送電。

　　2、定期對流量計進行清洗、檢查和復校。設有潤滑油或清洗液注入口的流量計，應按說明書的要求定期注入潤滑油或清洗液，以維護葉輪良好運行。

　　3、監查顯示儀表狀況，評估顯示儀表讀數，有異常要及時檢查。

　　4、保持過濾器暢通。過濾器被雜質堵塞，可以從其入口、出口處壓力表讀數差的增大來判斷出，出現堵塞及時排除，否則，會嚴重降低流量。

　　5、對于大流量貿易結算計量，為保證流量計的精確度，流量計必須經常校驗?，F(xiàn)場應配備在線校驗設備，或配備可移動式校驗裝置，雖然一次性投資較大，但從長遠經濟利益考慮是值得的。

氣體渦輪流量計主要用于工業管道中空氣、氮?dú)?、氧氣、氫氣、沼氣、天然氣、蒸汽等介質流體的流量測量，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。氣體渦輪流量計較差壓式流量計更適合流量變化幅度較大的場合，其較寬的量程比，在某種程度上又可降低測量管直徑，降低投資。隨著天然氣計量技術的發展和對天然氣貿易、交接計量要求的提高，氣體渦輪流量計將會逐步使用于天然氣流量計量中。同時由于天然氣的密度較小，如何進一步簡化渦輪流量計的結構、簡化渦輪流量計的安裝和進一步提高渦輪流量計的靈敏度，是現有渦輪流量計研發中的重要課題，而現有技術中的氣體渦輪流量計檢測元件結構復雜，制造成本高，精度、靈敏度低且使用壽命短。

本實用新型要解決的技術問題是提供一種結構簡單緊湊、制造成本低、精度和靈敏度高且使用壽命長的氣體渦輪流量計表芯組件。

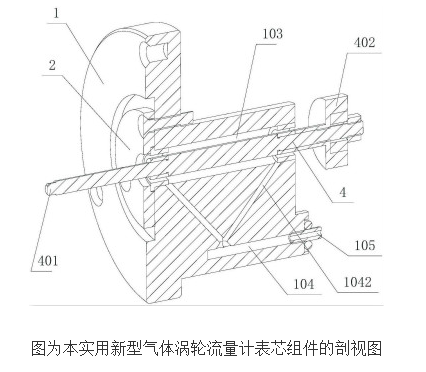

本實用新型提供一種氣體渦輪流量計表芯組件，其包括表芯支座1、轉軸4和發訊盤402，所述表芯支座上開設有軸孔103，所述轉軸通過軸承轉動地安裝在所述軸孔內、且所述轉軸的兩端延伸至所述軸孔外，所述轉軸的頭部設有連接部401，所述發訊盤固定在所述轉軸的尾部，所述表芯支座的側壁開設有加油通道104，所述加油通道分支成與所述軸承數量相同的支路1042，所述支路的出口端朝向所述軸承，所述加油通道的端部配合安裝有油管105。

進一步的，所述表芯支座包括相互連接的圓盤體和支座體，所述軸孔開設在所述支座體上并延伸至所述圓盤體外，且所述軸孔與所述圓盤體同軸，所述圓盤體上固定有能壓住軸承的壓蓋2。所述軸承為兩個且分別安裝在所述軸孔的兩端。所述連接部為螺紋體或橫截面為正多邊形的棱柱。所述表芯支座的側壁開設有凹孔，所述凹孔的底面開設有所述加油通道，所述凹孔內壁與所述油管外壁之間設有密封圈。所述轉軸包括依次相連的第一桿體、第二桿體和第三桿體，所述第二桿體的直徑大于所述第一桿體和第三桿體的直徑。

本發明有益效果在于本實用新型氣體渦輪流量計表芯組件，結構簡單緊湊，組裝方便快捷，制造成本低，且運行精度和靈敏度高；使用壽命長。
