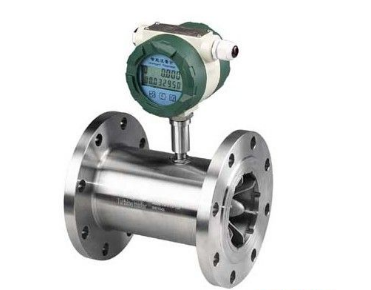

DN40渦輪流量計

本產品具有精度高，重復性好，壽命長操作簡單等特點?？蓮V泛應用于石油，化工，冶金，造紙等行業測量液體的體積瞬時流量和體積總量。

一、技術參數：

1.公稱通徑：（4～200）mm，DN-200以上選用插入式；

2.介質溫度：常溫型（-20～80）℃、高溫型（-20～150）℃；

3.環境溫度：（-20～55）℃；

4.準 確 度：±0.2%、±0.5%、±1％；

5.檢出器信號傳輸線制：三線制電壓脈沖（三芯屏蔽電纜）；

6.供電電源：電壓：12V±0.144V, 電流：≤10mA；

7.輸出電壓幅值：高電平≥8V，低電平≤0.8V；

8.脈沖輸出型：傳感器至顯示儀表的距離可達250米；

9.4～20mA輸出型：變送器至顯示儀表的距離可達500米；

10.現場顯示型供電電源：3V（鋰電池供電，可連續使用3年）；

10.顯示方式：現場液晶顯示瞬時流量和累計流量；

11.現場顯示帶信號輸出供電電源：24V；4～20mA兩線制電流輸出，遠傳距離500米，可加裝RS485通訊功能。

DN40渦輪流量計

二、安裝維護：

1、對直管段的要求：

必須水平安裝在管道上(管道傾斜在50以內)，安裝時流量計軸線應與管道軸線同心，流向要一致。

上游管道長度應有不小于2d的等徑直管段，如果安裝場所充許建議上游直管段為20d、下游為5d。

2、對配管的要求：

安裝點的上下游配管的內徑與流量計內徑相同。

3、對旁通管的要求：

為了保證智能渦輪流量計檢修時不影響介質的正常使用，在智能渦輪流量計的前后管道上應安裝切斷閥門(截止閥)，同時應設置旁通管道。流量控制閥要安裝在流量計的下游，流量計使用時上游所裝的截止閥必須全開，避免上游部分的流體產生不穩流現象。

4、對外部環境的要求：

安裝在室內，必須要安裝在室外時，一定要采用防曬、防雨.防雷措施，以免影響使用壽命。

5、對介質中含有雜質的要求：

為了保證流量計的使用壽命，應在流量計的直管段前安裝過濾器。

6、安裝場所：

流量計應安裝在便于維修，無強電磁干擾與熱輻射的場所

7、對安裝焊接的要求：

用戶另配一對標準法蘭焊在前后管道上。不允許帶流量計焊接！

安裝前應嚴格清除管道中焊渣等臟物，用等徑的管道(或旁通管)代替流量計進行吹掃管道。以確保在使用過程中流量計不受損壞。安裝流量計時，法蘭間的密封墊片不能凹入管道內。

渦輪流量計是一種速度式流量計。在管道中心安放一個渦輪，兩端由軸承支撐，當流體通過管道時，沖擊渦輪葉片，對渦輪產生驅動力矩，使渦輪克服摩擦力矩和流體阻力矩而產生旋轉。在一定的流量范圍內，對一定的流體介質粘度、渦輪的旋轉角速度與流體流速成正比，由此，流體流速可通過渦輪的旋轉角速度得到，從而可以計算得到通過管道的流體流量。渦輪的轉速通過裝在機殼外的傳感線圈來檢測。當渦輪葉片切割由殼體內永久磁鋼產生的磁力

線時，就會引起傳感線圈中的磁通變化。傳感線圈將檢測到的磁通周期變化信號送入前置放大器，對信號進行放大、整形，產生與流速成正比的脈沖信號，送入單位換算與流量積算電路得到并顯示累積流量值;同時亦將脈沖信號送入頻率電流轉換電路，將脈沖信號轉換成模擬電流量，進而指示瞬時流量值。

極好的重復性，適合于配料

優秀的低流速測量性能

極快速響應，適合批量控制和配比控制場合的使用

多葉片結構的轉子，精度高

蒸汽清洗允許

緊奏型適用于設備安裝

成品油、輕質原油、汽油、輕油、噴氣燃料、輕柴油、石腦油、乙烯等

潤滑油、液壓油等

水、純水、蒸餾水、去離子水、脫鹽水、軟化水等

酒精、苯、甲苯、二甲苯、丁二烯、四氯化碳、甲基胺、丙烯腈等

甲醛、酢酸、苛性鈉、二硫化碳等

牛奶、咖啡等

導熱油、熱煤油等高溫介質
