導讀：渦輪流量計維護保養要注意哪些？

渦輪流量計維護保養要注意以下幾點：

　　1、使用時，應保持被測介質的清潔，不含纖維和顆粒等雜質。

　　2、渦輪流量傳感器在開始使用時，應先將傳感器內緩慢的充滿介質，然后再開啟出口閥門(閥門應安裝在流量計后端)，嚴禁傳感器處于無介質狀態時受到高速流體的沖擊。

　　3、渦輪流量傳感器的維護周期一般為半年。檢修清洗時，請注意勿損傷測量腔內的零件，特別是葉輪。裝配時請看好導向件及葉輪的位置關系。

　　4、渦輪流量傳感器不用時，應清洗內部介質，吹干后且在傳感器兩端加上防護套，防止塵垢進入，然后置于干燥處保存。

　　5、配用的過濾器應定期清洗，不用時應清洗內部的介質，同傳感器一樣，加防塵套，置于干燥處保存。

        6 、在傳感器安裝前，用口吹或手撥葉輪，使其快速旋轉觀察有無顯示，當有顯示時再安裝傳感器。若無顯示，應檢查有關各部分，排除故障。

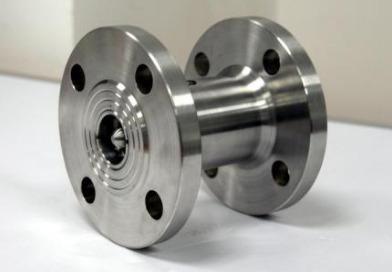

渦輪流量計選型

渦輪流量計是這類儀表中應用最廣泛且精度較高的一種，它適用于氣體、液體介質，但在結構上略有不同，用于氣體的，其葉輪角度較小，而且葉片數量多，渦輪流量計的精度可達0.2%-0.5%，在狹小范圍內可達0.1%，量程比為10:1。壓損小，耐壓高，但它對流體的潔凈度有一定的要求，且易受流體密度和粘度的影響，孔徑越小，影響越大，和孔板一樣，要保證安裝點前后有足夠的直管段，以避免流體旋轉而改變對葉片的作用角度。

正位移型

這類儀表的工作原理是根據旋轉體每旋轉一周，流體精確移動一個固定量來測量的，儀表的設計方式各異，如橢圓齒輪流量計、旋轉活塞流量計、刮板流量計等等。橢圓齒輪流量計的量程比較大，可以達到20:1，且精度高，但運動齒輪易被流體中的雜質卡死，旋轉活塞流量計單位流通量大，但由于結構上的原因，泄漏量較大，精度差。正位移型的流量計基本與流體粘度無關，適用于油脂類、水等介質，但不適用于蒸汽、空氣等介質。

流量是工業生產過程中常用的過程控制參數。目前，市場上大約有超過100種不同的流量儀表。用戶應當如何選擇性能價格比較高的產品呢？今天自動化頻道就帶大家了解流量儀表的性能特點。

流量儀表的類型及特性

流量儀表的分類方法很多，下面列出工業生產過程中常用的7大類流量儀表的型式及其主要性能特點，并作簡要介紹。

差壓型

差壓測量技術是目前應用最廣泛的一種流量測量方法，幾乎能測量各種工況下單相流體和高溫高壓下流體的流量。70年代，這種技術，曾占到市場份額的80%。差壓型流量計一般是由節流裝置、變送器這兩部分組成。節流裝置，常見的有孔板、噴嘴、畢托管、均速管等。節流裝置的作用是使流經的流體收縮且在其上、下游產生差異。各種節流裝置中，孔板由于其結構簡單，安裝方便，所以最常用。但是它對加工尺寸要求嚴格，只要按規范、要求加工安裝，經檢驗合格后就可以在不確定度范圍內進行流量測量，則不需要用實液檢定

所有節流裝置都有一個不可恢復的壓力損失，壓損最大的是銳邊孔板，為儀表最大差價的25%-40%。畢托管的壓損則很小，可以忽略不計，但是它對流體型面的變化非常敏感。

變面積型

這種類型流量計的典型代表是轉子流量計。它的突出優點是直接就地測量時，不用外加電源。

轉子流量計按其制造及材料不同，分為玻璃轉子流量計和金屬管轉子流量計兩大類。玻璃轉子流量計結構簡單，轉子位置清晰可見，易讀數，多用于常溫、常壓、透明和腐蝕性介質，如空氣、煤氣、氬氣等。金屬管轉子流量計一般帶有磁性連接指示器，用于高溫、高壓的場合，并且能傳輸出標準信號與記錄儀等配套使用，計量累計流量。

目前市場上有一種帶加載彈簧錐形頭的垂直式變面積式流量計，它沒有冷凝室和緩沖室，測量范圍達到100:1，并且是線性輸出，最適于蒸汽的測量。

震蕩型

渦街流量計是震蕩型流量儀表的典型代表。它是在流體前進方向上放置一非流線形物體，流體在該物體后方形成兩列規則的非對稱漩渦列。漩渦列的頻率與流速成一定比例。

這種測量方法的特點是管道內無可動部件，讀數重復性，可靠性好，使用壽命長，線形測量范圍寬，幾乎不受溫度、壓力、密度、粘度等變化的影響，壓力損失小，精度高（約0.5%-1%）。其工作溫度可達300℃以上，工作壓力可達30MPa以上。但流體流速分布情況和脈動流會影響測量精度。

不同的介質可采用不同的漩渦感測技術，對于蒸汽可用振動盤式或壓電晶體式，對于空氣可采用熱力式或超聲波式，對于水幾乎所有感測技術都適用，和孔板一樣，渦街流量計的流量系數也是由一組尺寸來決定。

電磁型

這類流量計是利用導電的流量流經磁場時產生感應電壓的大小來檢測流量的。因此它只適用于導電介質。從理論上講，這種方法不受流體的溫度、壓力、密度和粘度的影響，量程比可達100:1，精度約為0.5%，適用管徑從2mm到3m，廣泛應用于水、泥漿、紙漿或腐蝕性介質的流量測量

電磁流量計由于信號微弱，滿量程時，通常只有2.5~8mV，流量很小時，僅有幾毫伏，易受外界干擾。因此，要求變送器的外殼、屏蔽線、測量導管、變送器兩端的管道都要接地并單獨設置接地點，絕對不要連接在電機、電器等的公用地線上

超聲波型

這類流量計最常見的是多普勒流量計和時差流量計。多普勒流量計是根據被測流體中移動目標所反射的聲波頻率的變化來檢測流量的。此法適用于測量高速流體，不宜測量低速流體，且精度較低，對管道內壁的光滑程度要求較高，但它的電路簡單。

時差流量計是根據超聲波在注流體中順流和逆流傳播的時間差來測量流量的。由于時差的數量級很小，因此，為保證測量精度，對電子線路的要求較高，從而儀表的成本相應增加，時差流量計一般適用于純凈且流速場均勻的層流液體。對于紊流液體，可采用多聲束時差流量計。

動量矩形

這類流量計是根據動量矩守恒原理，通過流體沖擊旋轉部件，使之旋轉，而旋轉部件的轉速和流速成比例關系。再利用磁學、光學、機械計數等方法將轉速轉換成電信號，從而計算出流量

上述的每一種流量計各有自己的優、缺點，但是即使是同一種型式的表，不同廠家提供的產品，其結構性能也不盡相同。
